yl23455永利官网是一家专业从事自动化产品销售，， ，系统集成，， ，技术效劳的公司，， ，在供热领域有着富厚的实战履历，， ，具备从计划设计到应用的一站式供应的能力。。。。。。新一代智能无人值守换热站控制系统是我公司自力开发并获得了用户一致好评的产品。。。。。。
新一代智能无人值守换热站自动控制系统主要依赖对现场的数据收罗、通过可编程控制器，， ，yl23455永利官网，， ，智能仪表阀门等自动化装备实现完全的自动化控制，， ，实时在线监测，， ，数据存储、报表天生、故障报警等功效，， ，一键运行，， ，自动控制，， ，可自力外地控制，， ，也可受控于监控中心远程管理，， ，有操作简朴，， ，数据清晰，， ，节约能耗，， ，组网便捷的特点。。。。。。
1、主要设置：
西门子1200PLC：功效强盛、性能稳固，， ，自带以太网接囗，， ，组网利便，， ，便于集中管理，， ，可利便的将数据上传至热力公司的集中管理系统，， ，是现在供暖市场的主流品牌，， ，普遍应用于供水供暖行业。。。。。。
ACS510yl23455永利官网：供暖行业的主流yl23455永利官网品牌，， ，大品牌，， ，质量稳固，， ，广受好评。。。。。。
软启动器：备用泵功率大于15kw都用软起的方法启动，， ，镌汰水泵启动对电网的攻击。。。。。。
MCGS10寸触摸屏：显示画面更大，， ，数据一目了然，， ，利便操作。。。。。。
正泰低压电气：国产一线品牌，， ，市场主要产品。。。。。。
以上设置可凭证用户需求无邪搭配，， ，我公司可以提供多种设置计划供用户选择。。。。。。
2、换热站数据收罗：
将站内的温度、压力、流量、水箱水位、电动调理阀状态、补水泵循环泵的启停状态、电流、电压、报警等参数收罗、再外地触摸屏显示，， ，并且上传至监控中心。。。。。。
换热站监控参数包括：
●室外温度
●一次网的供/回水压力、温度
●一次网的流量、热量、累积流量、累积热量
●一次网除污器差压
●二次网供/回水温度、压力
●补水流量、累计流量
●水箱液位
●循环泵电压、 电流、功率、频率;
●补水泵电压、 电流、功率、频率;
●一次网电动调理阀阀门开度;
● 二次网回水泄压电磁阀状态;
●补水电磁阀状态;
●补水流量
●自来水压力
●自来水流量
●循环水泵和补水泵的启停及运行状态等;
●运行参数的越限报警;
a二次侧供水压力过高
b二次侧供水温度过高
c二次侧回水压力过低
d二次侧回水压力过高
e水箱水位超高、超低
f循环泵电流高报警
g循环泵缺相报警
h停电报警
i 自来水停水报警

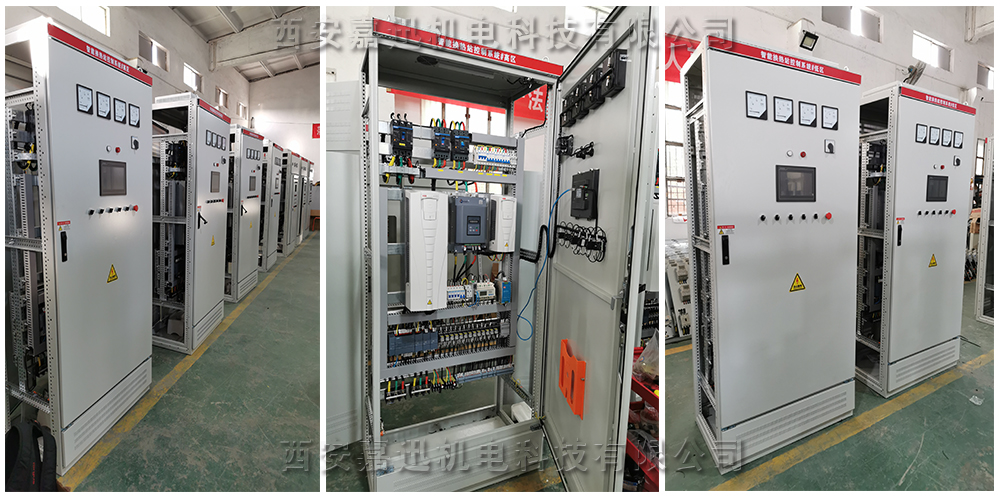

车间一角
3、主要功效：
换热站的调理系统接纳PID调理控制，， ，通过设定运行参数，， ，控制一次网电动调理阀的开度，， ，实现调理历程，， ，包管用户室内温度抵达划定;完成循环水泵举行自动控制，， ，补水泵举行自动控制;水箱水位自动控制;系统停电控制;停水控制。。。。。。对其故障实现实时报警和连锁启停切换控制。。。。。。
详细调理控制单位如下：
●换热器二次供水温度调理控制回路
凭证外地的天气条件以及供热工具的特征，， ，给出一条室外温度与二次供水、回平均温度之间的对应曲线。。。。。。浚�？？刂破魍ü馓跚咂局な彝馕露却衅髡闪康氖彝馕露�，， ，通过控制换热器一次高温水管网出口电动调理阀，， ，实现换热器二次侧热水出口温度的自动控制。。。。。。知足用户室温要求。。。。。。
●除污器控制
凭证除污器前后压力差，， ，自动调理控制除污阀门，， ，包管正常事情。。。。。。
●循环泵控制
(1)在自动状态下，， ，凭证现实供热情形yl23455永利官网通过对循环泵的转速调解，， ，使二次侧收支口压差始终处于处于恒定;
(2)变频循环泵若二次侧回水压力低于预设的回水压力下限值，， ，循环泵自动减速运行;若二次侧回水压力高于预设的回水压力上限值，， ，循环泵将自动提速运行;
(3)手动功效，， ，操作员可以通过控制柜上的按钮举行启/停、加/减速控制。。。。。。
●补水调理控制回路
通过二次管网回水压力控制变频补水泵的开启、调理和阻止。。。。。。实现二次回水压力的定压自动控制。。。。。。
(1)控制系统在自动状态下，， ，变频补水泵要使二次侧回水压力处于恒定;
(2)当二次侧回水压力低于回水压力下限值时，， ，补水泵自动启动，， ，当二次侧回水压力高于回水压力上限值时，， ，补水泵阻止(补水箱水位条件要知足);
(3)控制回路在手动状态下，， ，操作员可以通过控制柜上的按钮举行启/停、加/减速控制。。。。。。
当二次网由于意外缘故原由造成回水压力过高时，， ，则开启回水压力电磁阀。。。。。。
●补水水箱控制
补水水箱底部侧面装置一台液位变送器，， ，用于丈量水箱水位。。。。。。水箱进水管道上装置一台电磁阀，， ，用于水箱补水。。。。。。当水箱水位低于设定值时开启电磁阀，， ，当水箱水位高于设定值时关闭电磁阀。。。。。。
当水箱水位超高时向中心站报警。。。。。。
当水箱水位超低向中心站报警。。。。。。
●自来水停水控制
当自来水停水时，， ，系统停运。。。。。。其控制方法为首先回水压力低时，， ，起动补水泵，， ，当水箱水位超低时，， ，同时自来水无压力，， ，即判断为自来水停水。。。。。。此时，， ，停补水泵。。。。。。当回水压力过低时，， ，停一次网电动调理阀、随后停循环泵。。。。。。
●系统停电控制
PLC控制系统柜内装置一台UPS备用电源。。。。。。当PLC检测到系统突然停电时，， ，关闭一次网电动调理阀、补水电动调理阀。。。。。。
●循环泵异常浚�？？刂�
循环泵异常停运时，， ，PLC控制系统关闭一次网电动调理阀。。。。。。同时，， ，维持补水系统自动运行。。。。。。
●一次网停水控制
当中心接到热力公司阻止供水下令后，， ，关于短时停水由中心站控制关闭一次网电动调理阀;关于长时间停汽时，， ，除关闭一次网电动调理阀外，， ，同时关闭循环泵，， ，但一直补水系统，， ，维持管网压力。。。。。。
●控制切换
无人值守换热站设计运行方法是全自动运行，， ，当控制系统或装备或需要时，， ，其控制方法可切换为手动运行方法。。。。。。
(1)手动调理一次管网电动调理阀和补水箱电动调理阀;
(2)手动控制循环泵和补水泵启、停，， ，增、减泵的转速;
(3)除污器手动控制。。。。。。
